Прозвонка многожильных кабелей

Доброго времени суток. Хочу поделиться с вами своей мини наработкой. Прибор потребовался мне на работе для быстрого поиска и маркировки провода в многожильном кабеле. Принцип его основан на измерении длительности ШИМ сигнала с помощью  функции pulseIn().

На сигнальные выводы модуля PCA9685 задаём ШИМ сигнал разной скважности. При помощи цифрового входа (в данном случае на восьмой ноге) мы считываем время высокого уровня ШИМ сигнала и на выходе блока (под названием “Время импульса”) получаем значение которое в последствии сравниваем и в зависимости от результата выводим на экран номер проводника.

Блок “Время импульса” работает крайне просто. В настройках мы можем изменить номер порта, на котором происходят измерения. Блок отслеживает появление высокого уровня, после включается таймер, при пропадании высокого уровня таймер останавливается и на выходе появляется значение в микросекундах.

Так же я реализовал измерение напряжения аккумулятора через аналоговый порт А0 и при достижении напряжения 3.4 вольта на экране появляется предупреждение.

Надеюсь, кому то мой проект будет полезен. Если будут какие замечания или предложения пишите.  Ссылка на проект: https://yadi.sk/d/IbtlYspnGgagEQ

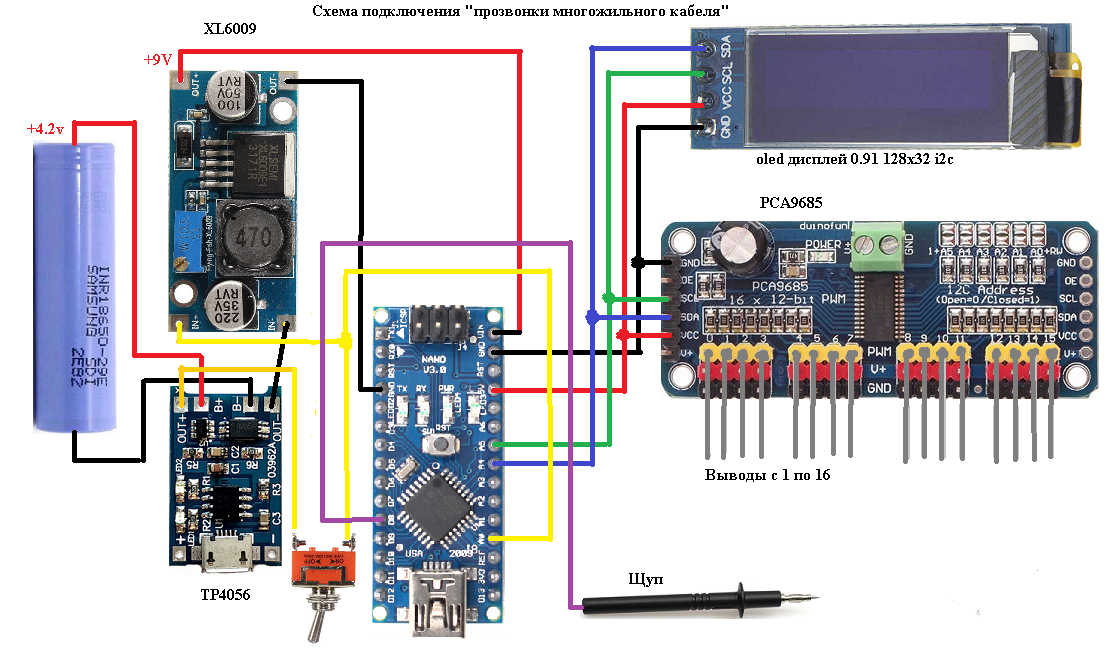

Схема подключения
