Программируем Arduino Pro mini через USBasp

В прошлый раз мы разобрались, как программировать Arduino Pro mini через USB conveter, а сегодня воспользуемся другой, более универсальной штукой – программатором USBasp. USBasp стоит намного дешевле и позволяет программировать вообще все AVR микроконтроллеры, а не только Arduino. В общем, полезная в хозяйстве вещь.

Нам сильно повезло. До выхода Arduino IDE 1.0 для работы с внешними программаторами приходилось лезть в папку Arduino и ручками править файл boards.txt, подглядывая в programmers.txt. Теперь все изменилось в сторону ничегонеделания.Приведу схему, показывающей правильное подключение программатора к плате:

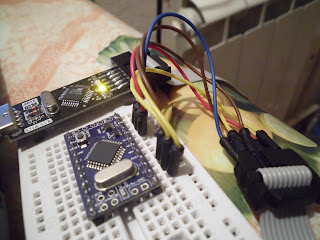

Эти 6 линий как раз и содержатся на выходе USBasp, нам остается только внимательно их подключить:

Теперь идем в Arduino IDE. Выбираем борду:

Выбираем программатор:

А теперь ответственный момент. Если вы подведете к кнопке со стрелкой мышь просто так, то справа появится подсказка Upload. А если при этом зажать shift, по подсказка будет Upload Using Programmer:

Просто жмем на нее, и программа заливается в ардуину.

Источник: http://greenoakst.blogspot.ru/2012/08/arduino-pro-mini-usbasp.html
